Построение моделей

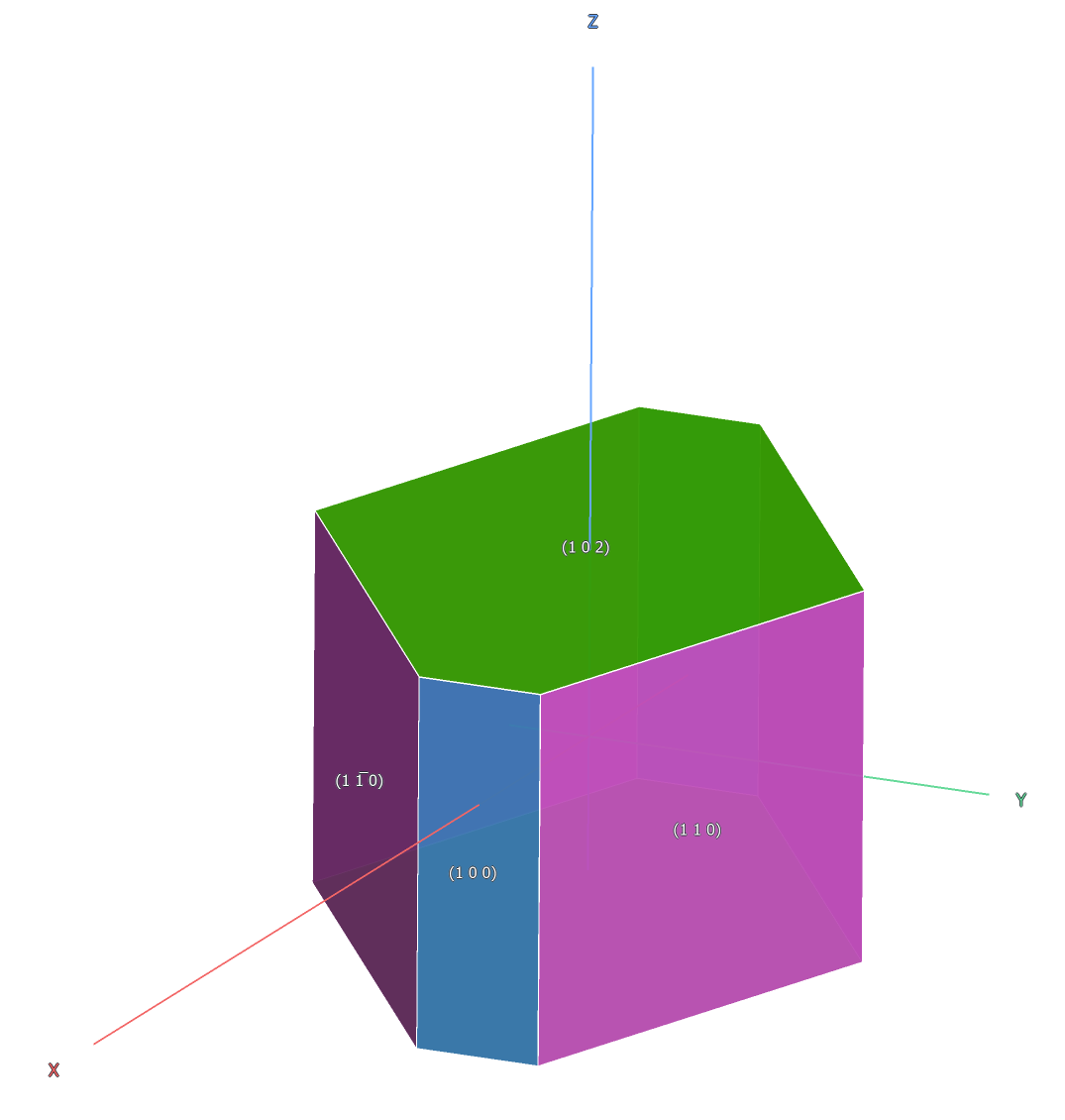

Построение простых форм и отдельных граней по индексам Миллера и параметрам ячейки.
К 3D-моделям НАСТОЛЬНОЕ ПРИЛОЖЕНИЕ ДЛЯ КРИСТАЛЛОГРАФИИ
От кристаллографических данных
к точной 3D-модели
CrySTL — настольное приложение для построения морфологии кристаллов, стереографических проекций и кристаллографических расчётов.
Единое рабочее пространство: моделирование граней, исследование симметрии, вычисления и экспорт результатов.
7сингоний
32вида симметрии
3D ↔ 2Dсвязанные представления
ЕДИНАЯ НАУЧНАЯ СРЕДА
Один инструмент —
весь путь от формы к результату
От параметров элементарной ячейки до готовых материалов: построение, анализ и представление результатов в согласованных координатах.
Проекции граней
Полюса граней, элементы симметрии и сетки для работы со стереограммами.
К проекциямРасчёты и экспорт
Углы, зоны, сферические координаты и форматы для дальнейшей работы.
К форматамТРЁХМЕРНОЕ МОДЕЛИРОВАНИЕ

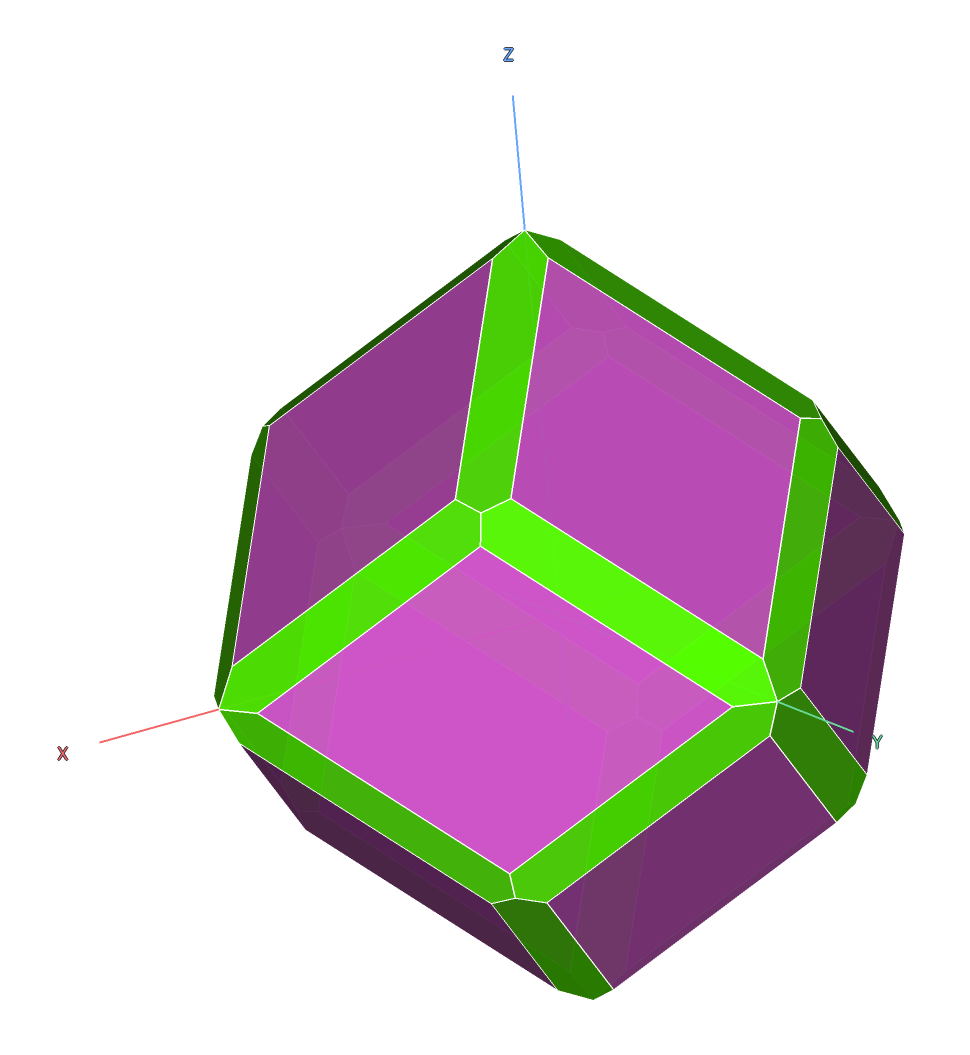

Построение кристаллов
по законам симметрии
Задайте вид симметрии, индексы граней и центральные расстояния. Приложение сформирует объёмную морфологию с учётом полной метрики элементарной ячейки.
◆
Семь сингоний и 32 вида симметрии
Поддерживаются классические виды симметрии, автоматическое построение орбит граней и определение простых форм.
⌘
Гибкая работа с формами и гранями
Можно изменять расстояния, цвета, прозрачность, видимость и отдельные параметры граней, не теряя целостности модели.
↺
Интерактивная ориентация

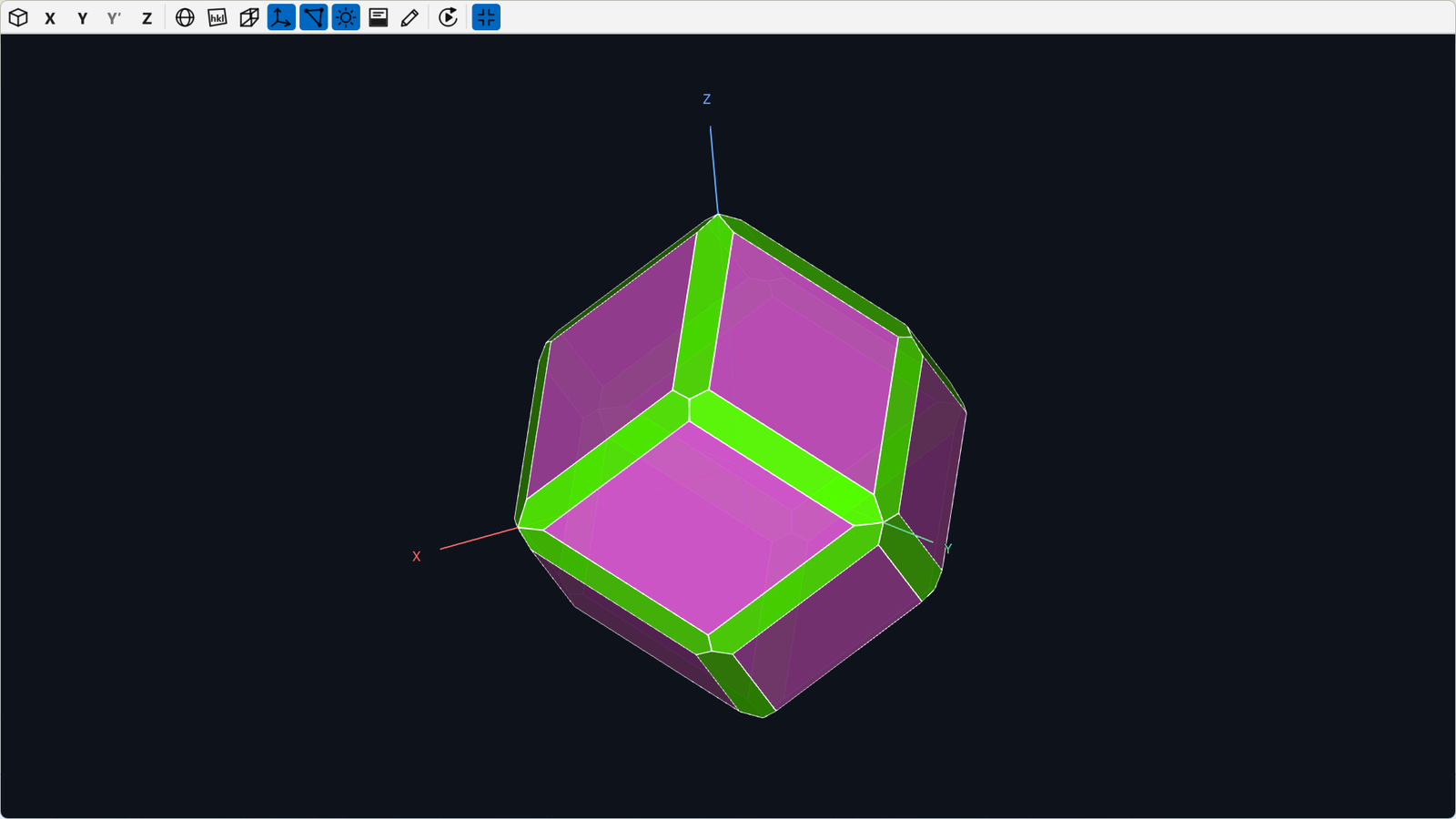

Вращение, виды вдоль осей X, Y, Y′ и Z, полноэкранный режим и переключение между 3D-моделью и проекцией.
ОТ РЕАЛЬНОГО КРИСТАЛЛА К МОДЕЛИ
От наблюдаемой формы
к точному геометрическому описанию

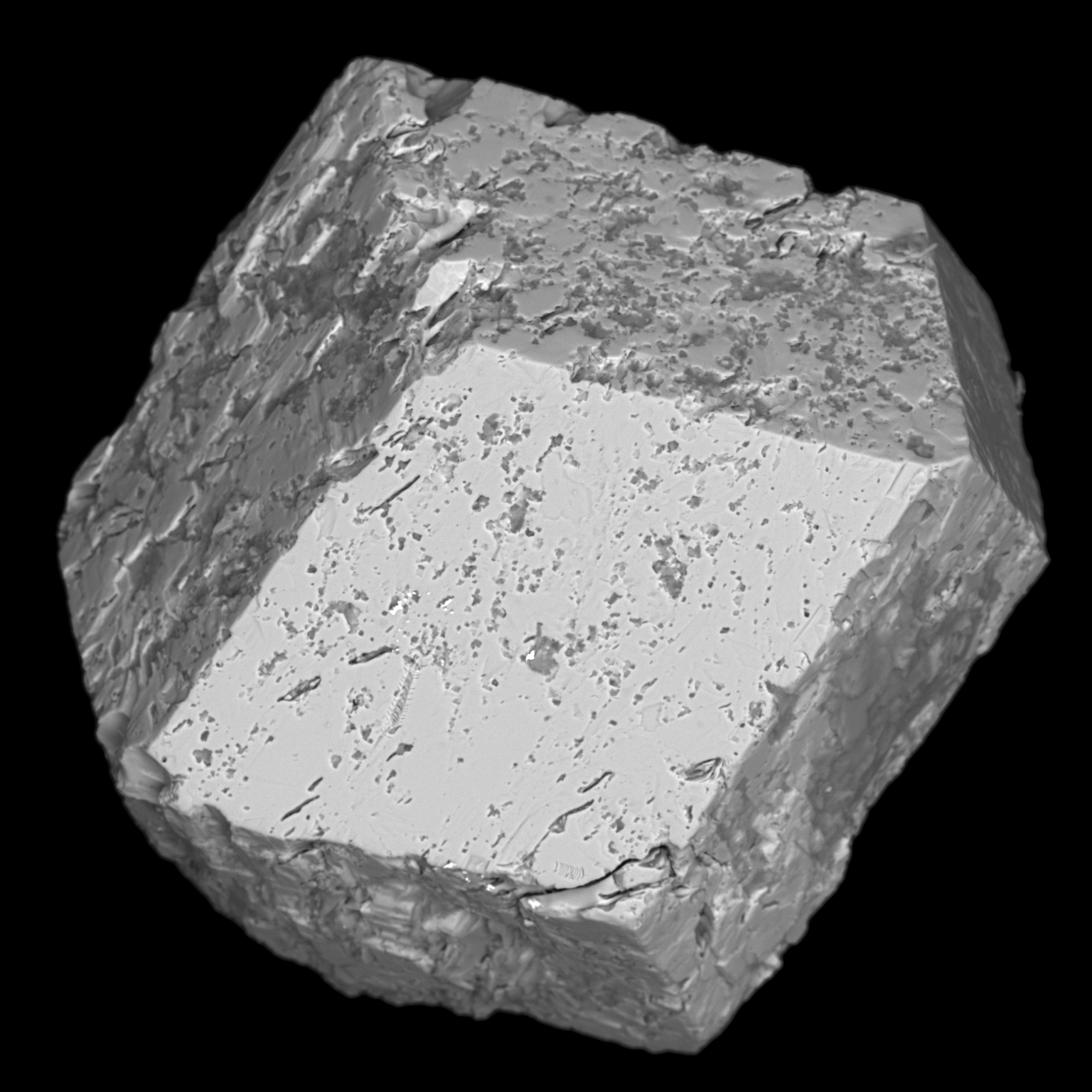

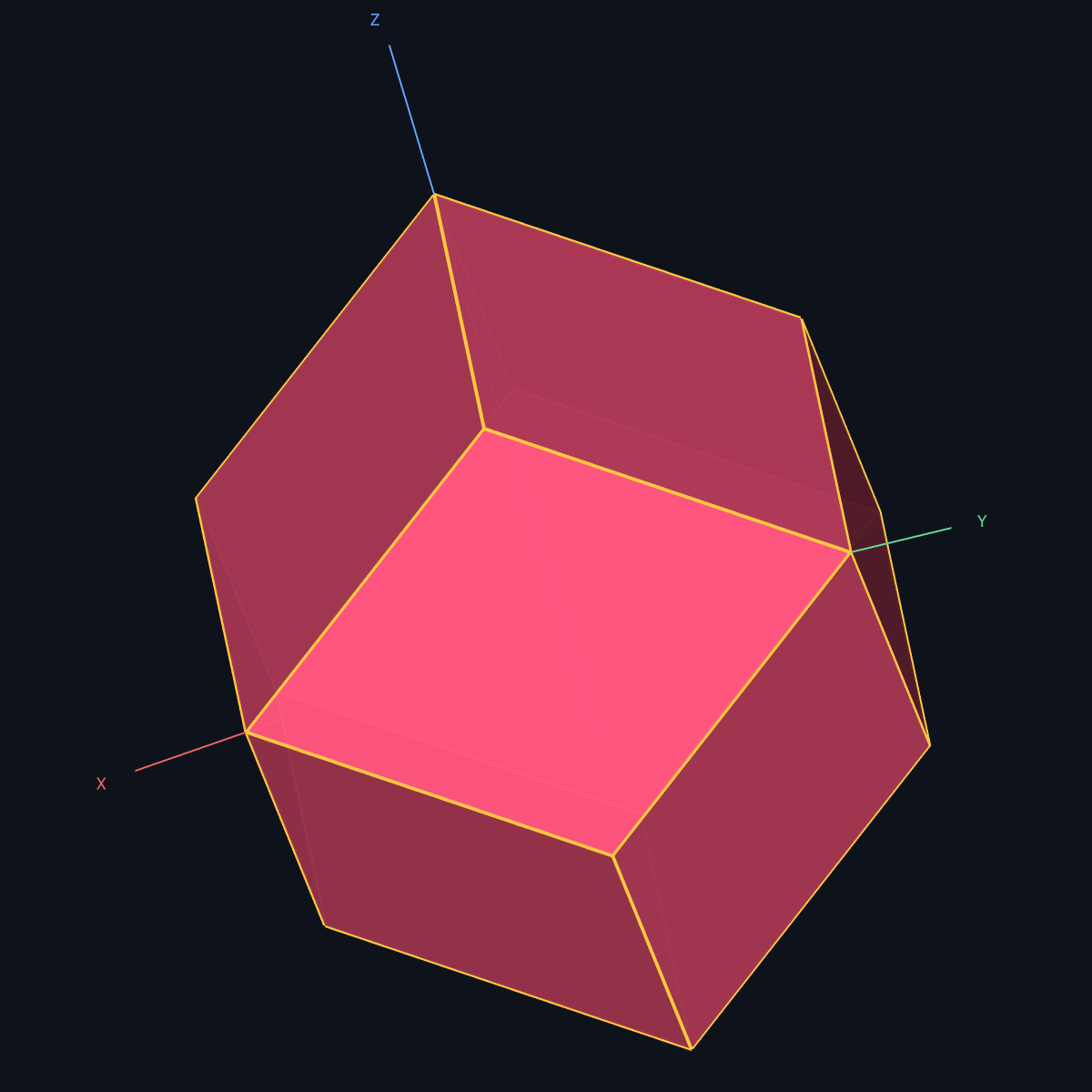

CrySTL помогает перейти от реального облика кристалла к его строгой морфологической модели. Ниже — SEM BSE изображение кристалла граната альмандина и построенная по той же форме модель.
ГНОМОСТЕРЕОГРАФИЧЕСКИЕ ПРОЕКЦИИ
Геометрия кристалла
на стереографической сетке
Исследуйте взаимное расположение полюсов граней и элементов симметрии. Изменение ориентации модели синхронизируется со стереограммой.
Сетки Вульфа и Болдырева для анализа угловых соотношений.
Полюса верхней и нижней полусфер, индексы hkl и hkil, выделение граней и ночная/дневная палитра.
Совместная ориентация с 3D-моделью и экспорт текущего вида в SVG и PNG.
ПРИМЕРЫ ПРОЕКЦИЙ

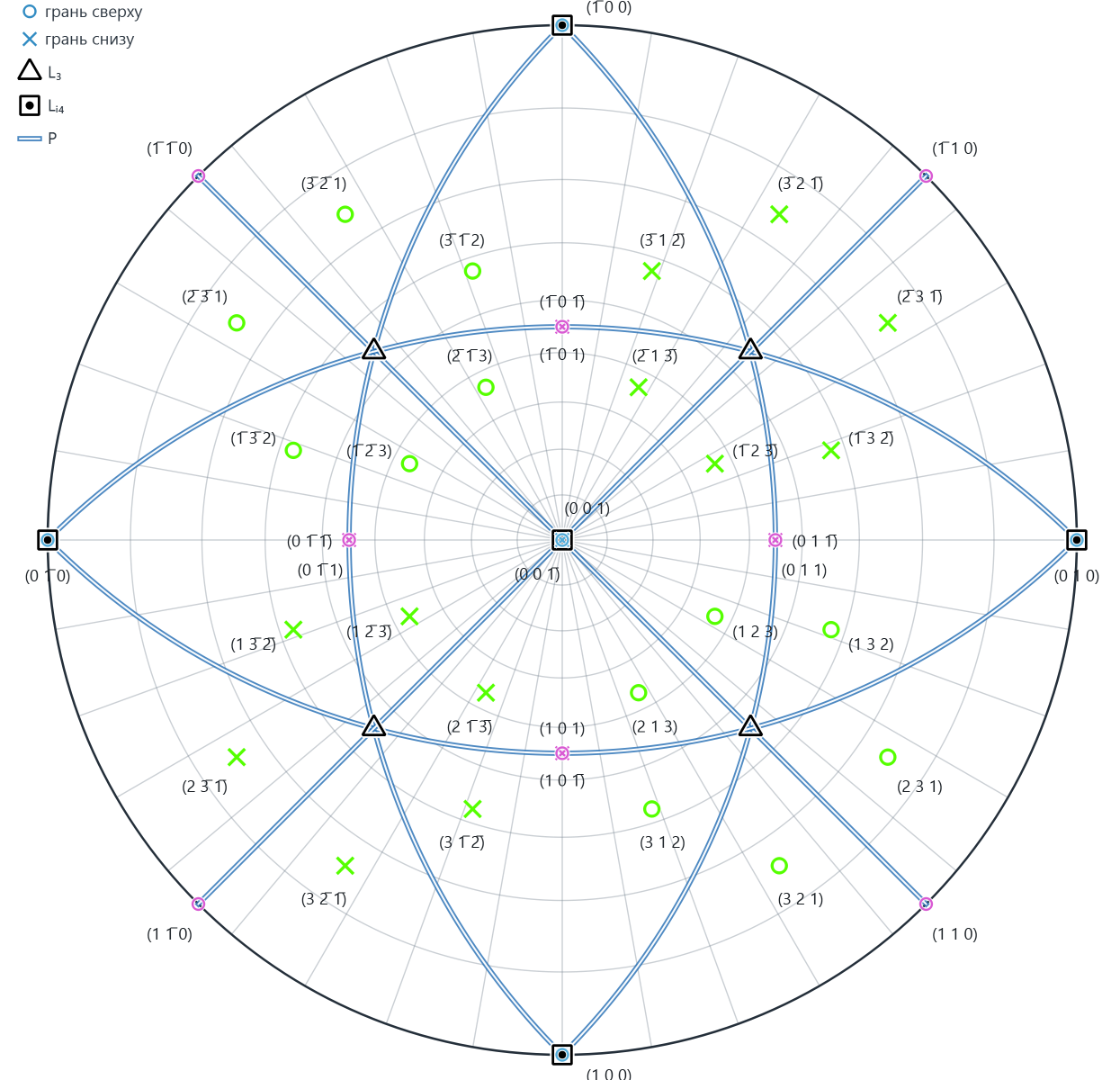

Кубическая сингония · полюса граней и элементы симметрии
КРИСТАЛЛОГРАФИЧЕСКИЕ ВЫЧИСЛЕНИЯ
Точные расчёты
по метрике ячейки
Проводите вычисления по индексам и параметрам элементарной ячейки — независимо от внешнего вида модели.
∠ hklГЕОМЕТРИЯ
Межгранные углы
Расчёт углов между нормалями и между плоскостями по выбранным граням или по ручному вводу индексов.
Плоскости · нормали · точная метрика ячейки
[uvw]НАПРАВЛЕНИЯ
Кристаллографические зоны
Определение оси зоны по двум граням, проверка направлений и анализ принадлежности граней заданной зоне.
[uvw] · [uvtw] · закон зон
φ / ρКООРДИНАТЫ
Сферические координаты
Экспорт долготы и полярного угла полюсов граней для таблиц, переноса на бумажные сетки и дальнейшей обработки.
CSV · TSV · XLSX
⌁
Для тригональной сингонии поддерживаются гексагональный и ромбоэдрический базисы, а также соответствующие форматы записи индексов.
ЭКСПОРТ И РЕЗУЛЬТАТЫ
Экспорт для дальнейшей
работы и публикаций
Выбирайте представление по задаче: 3D-геометрия, изображения, анимации, координаты полюсов или редактируемый проект.
3D-геометрия
STL с заданным размером модели — для печати и физических демонстрационных образцов.
Изображения и проекции
PNG для 3D-модели и стереограммы. Редактируемый векторный SVG — для стереографических проекций.
Анимации
Вращение модели или проекции с выбором оси, направления, длительности и частоты кадров.
Координаты и проекты
Сферические координаты полюсов для электронных таблиц, сохранение и открытие проекта CrySTL.
ДЛЯ НАУКИ И ОБРАЗОВАНИЯ
Для научной работы,
обучения и демонстраций
Исследование морфологии, подготовка учебных материалов и изготовление наглядных моделей — без перехода между несколькими специализированными программами.
Минералогия и морфология кристалловКристаллография в учебном процессеПодготовка статей, докладов и презентаций3D-печать и демонстрационные модели
CrySTL
Форма. Симметрия.
Исследование.
CrySTL развивается как настольный инструмент для моделирования и анализа кристаллов. Информация о публичном выпуске появится на этом сайте.
